Cấu tạo bếp điện từ – Hướng dẫn chuyên sâu cho người dùng và kỹ thuật viên

1. Tổng quan về cấu tạo bếp điện từ và vai trò

Một thiết bị bếp điện từ phổ biến hiện nay là loại nấu ăn sử dụng cảm ứng từ thay vì dùng ngọn lửa hoặc dây mayso (resistive coil). Với vai trò hiện đại hóa bếp ăn: tiết kiệm điện, vệ sinh dễ, an toàn cao, thì hiểu rõ cấu tạo bếp điện từ là rất cần thiết — không chỉ với người dùng mà cả người kinh doanh thiết bị nhà bếp và kỹ thuật lắp đặt.

Về cấu tạo cơ bản, một bếp điện từ thường gồm các phần chính sau:

• Mặt kính hoặc mặt chén thủy tinh‐ceramic chịu nhiệt (glass-ceramic) – phần người đối diện nhìn thấy và đặt nồi lên.

• Cuộn dây cảm ứng (coil) đặt bên dưới mặt kính, thường là đồng hoặc dây đặc biệt.

• Hệ thống điện nguồn vào (nguồn AC, biến đổi DC/AC, mạch điều khiển) để tạo ra dòng điện xoay chiều có tần số cao chạy qua dây cảm ứng.

• Mạch điều khiển và cảm biến: nhận biết có nồi hay không, kiểm soát công suất, bảo vệ quá nhiệt, quá tải…

• Hệ thống tản nhiệt / quạt làm mát để đảm bảo tuổi thọ linh kiện.

• Các thành phần phụ trợ như bảng điều khiển (touch panel hoặc phím bấm), hiển thị, relay bảo vệ…

Việc hiểu rõ cấu tạo bếp điện từ sẽ giúp bạn giải thích cho khách hàng hoặc chọn đúng sản phẩm, cũng như hỗ trợ đội kỹ thuật bảo trì hoặc hướng dẫn sử dụng đúng cách.

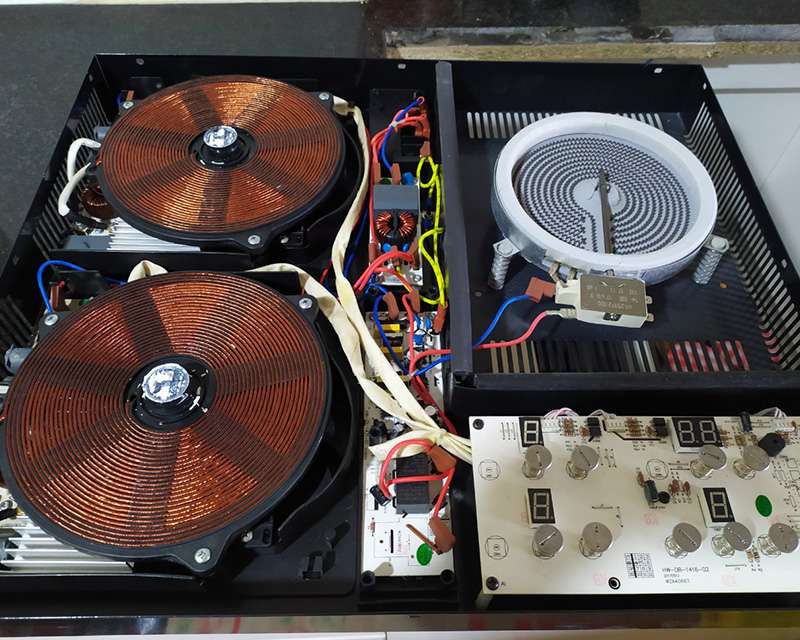

Hiểu Rõ Cấu Tạo Bếp Điện Từ Là Rất Cần Thiết Với Người Dùng, Người Kinh Doanh Thiết Bị Nhà Bếp Và Kỹ Thuật Lắp Đặt.

2.1 Nguyên lý hoạt động của bếp điện từ

Nguyên lý cơ bản của một bếp điện từ là sử dụng hiện tượng cảm ứng điện từ (electromagnetic induction) để sinh nhiệt trực tiếp ở đáy nồi/chảo thay vì làm nóng bề mặt bếp rồi truyền nhiệt vào nồi như bếp điện truyền thống hoặc bếp ga.

Cụ thể:

• Dòng điện xoay chiều (AC) được cấp vào cuộn dây cảm ứng nằm dưới mặt kính.

• Dòng điện chạy trong cuộn dây tạo ra một từ trường biến thiên mạnh (tần số cao) ở vùng đặt nồi.

• Khi một nồi/chảo có đáy làm bằng vật liệu từ tính (ferromagnetic) được đặt vào vùng cảm ứng (chân nồi tiếp cận mặt kính), từ trường sẽ truyền vào đáy nồi, sinh ra dòng xoáy (eddy currents) trong vật liệu đáy. (Tham khảo Physics Stack Exchange)

• Dòng xoáy trong nồi sẽ bị điện trở (resistance) của vật liệu tạo ra nhiệt (hiệu ứng Joule). Nhiệt đó sẽ nấu chín thức ăn.

• Vì vậy, chỉ có đáy nồi/chảo (vật dụng phù hợp) được nóng chứ mặt kính bếp gần như không nóng hoặc nóng rất ít từ truyền nhiệt ra ngoài – giúp an toàn hơn và tiết kiệm hơn. Tham khảo HowStuffWorks

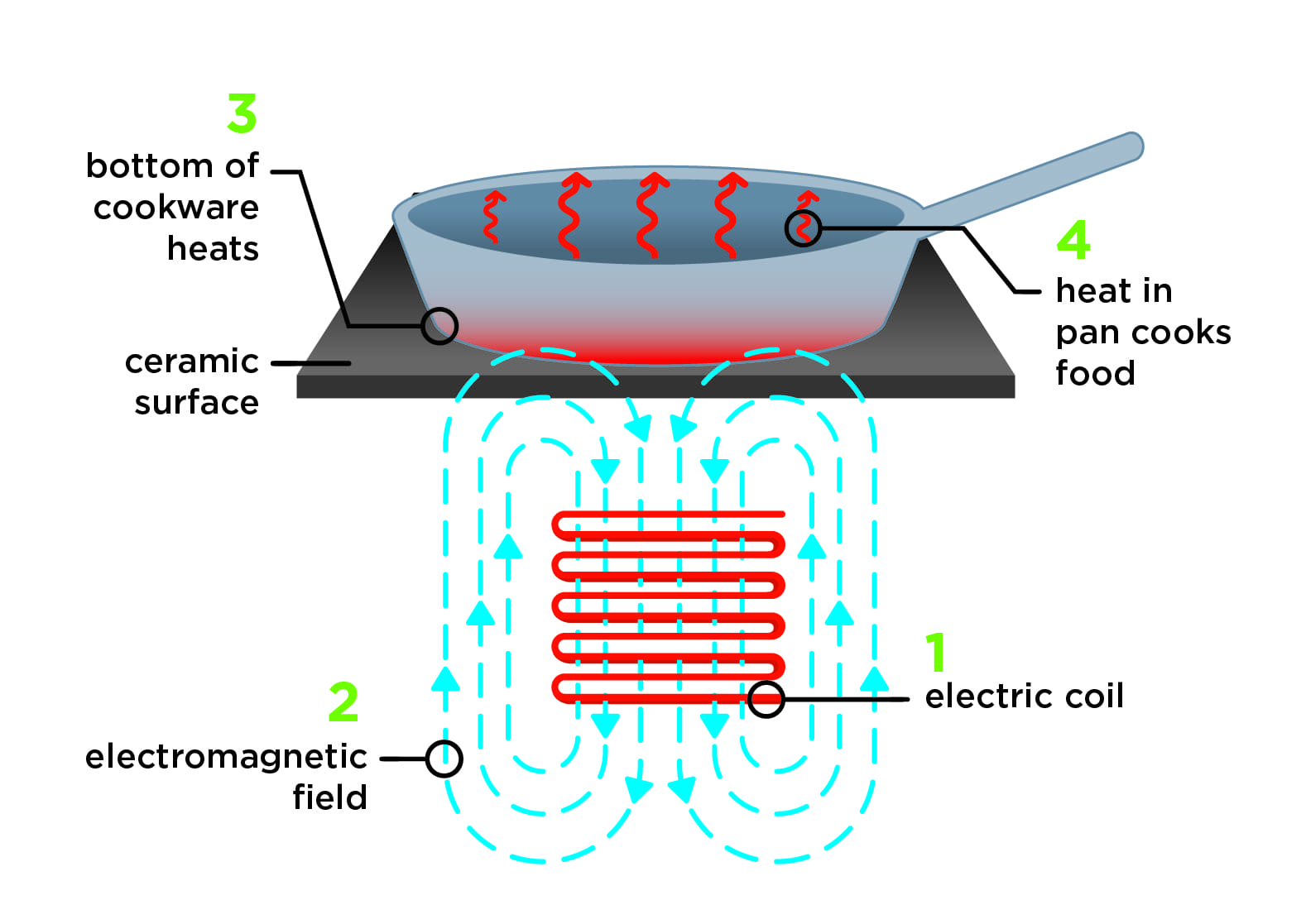

Nguyên Lý Hoạt Động Của Bếp Điện Từ

2.2 Nguyên lý làm việc của bếp điện từ – bước theo bước

Dưới đây là các bước cơ bản khi bếp điện từ bắt đầu hoạt động:

1. Người dùng bật bếp, chọn vùng nấu, chọn mức công suất hoặc nhiệt độ.

2. Mạch điều khiển kích hoạt nguồn: AC từ lưới được chỉnh, thường qua cầu chỉnh lưu (rectifier) → DC link → bộ biến tần/inverter tạo ra AC tần số cao cho cuộn dây cảm ứng.

3. Cuộn dây cảm ứng tạo từ trường biến đổi ở tần số cao (ví dụ 20 kHz – 50 kHz hoặc hơn).

4. Khi nồi phù hợp được đặt lên, vật liệu đáy nồi tiếp xúc vùng từ trường và tạo ra dòng xoáy – sinh nhiệt ngay trong đáy nồi. Nhờ đó, nhiệt đun món ăn rất nhanh.

5. Mạch điều khiển liên tục theo dõi: có nồi không? nồi có phù hợp không? nhiệt độ đáy nồi? quá nhiệt? nếu phát hiện bất thường sẽ tự tắt hoặc cảnh báo – giúp tăng tuổi thọ và đảm bảo an toàn.

6. Trong khi nấu, hệ thống làm mát (quạt) hoạt động để tản nhiệt cho linh kiện bên dưới mặt kính nhằm tránh nóng quá và tăng độ bền.

Nhờ nguyên lý này mà bếp điện từ có ưu điểm: làm nóng nhanh, tiết kiệm điện hơn so với bếp ga hoặc bếp điện kiểu truyền nhiệt, mặt bếp ít nóng, dễ vệ sinh và an toàn hơn.

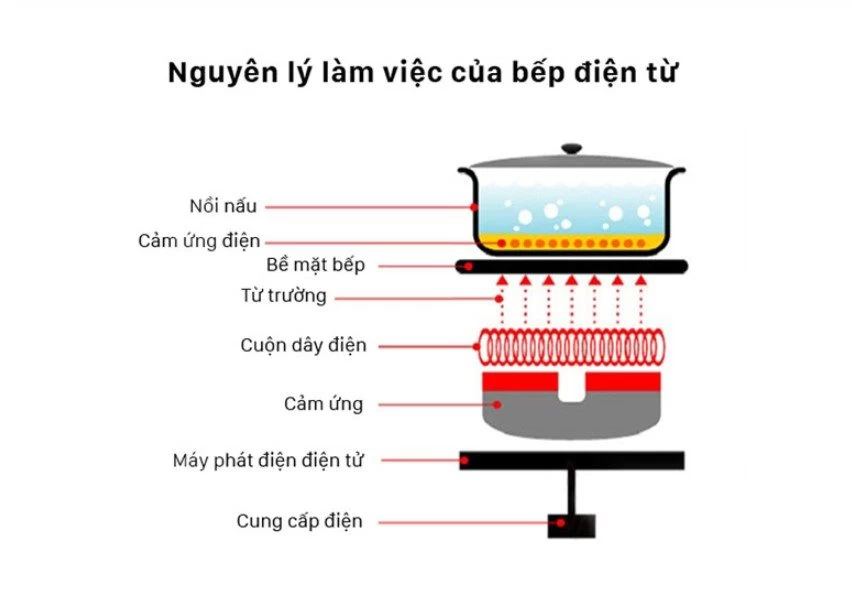

Nguyên Lý Làm Việc Của Bếp Điện Từ

3.1 Hình thái sơ đồ chung

Mặc dù mỗi hãng sản xuất và mỗi model cụ thể có thể khác nhau, tuy nhiên cấu tạo bếp điện từ và sơ đồ mạch điện của một bếp điện từ thường bao gồm các khối chính sau:

• Nguồn vào AC (220 V/50Hz ở Việt Nam)

• Cầu chỉnh lưu & lọc → tạo ra DC link (khoảng +300 V đến +400 V DC)

• Mạch biến tần (inverter): sử dụng IGBT hoặc MOSFET, tạo ra AC tần số cao (ví dụ 20kHz-60kHz) cho cuộn dây cảm ứng.

• Cuộn dây cảm ứng + mạch cộng hưởng LC: cuộn cảm (L) + tụ điện (C) tạo mạch cộng hưởng giúp tăng hiệu suất chuyển đổi và giảm tổn thất.

• Mạch điều khiển (MCU/vi xử lý): nhận tín hiệu từ cảm biến (nồi, nhiệt độ, dòng, điện áp), điều khiển công suất, bảo vệ an toàn.

• Cảm biến & bảo vệ: cảm biến nhiệt độ, cảm biến dòng, cảm biến nồi từ, relay bảo vệ nguồn, quạt làm mát…

• Giao diện người dùng: bảng phím, màn hình hiển thị mức công suất, vùng nấu, báo lỗi…

3.2 Điểm nổi bật và lưu ý kỹ thuật

• Mạch cộng hưởng LC giúp tối ưu hóa hiệu suất bằng cách chỉ xuất đúng tần số phù hợp với cuộn dây và đáy nồi, giúp tránh lãng phí điện năng và giảm sinh nhiệt ở linh kiện.

• Việc “nhận biết nồi” (pan detection) rất quan trọng: nếu không có nồi phù hợp, bếp sẽ không hoạt động hoặc sẽ tự ngắt để đảm bảo an toàn. (Tham khảo Massachusetts Clean Energy Center)

• Bếp điện từ thường sử dụng quạt làm mát bên dưới để giữ cho linh kiện như IGBT, dây cảm ứng, tụ điện… không bị nóng quá, tăng tuổi thọ thiết bị.

• Khi lắp đặt hoặc sửa chữa cần chú ý đến việc tiếp đất, bảo vệ quá dòng/quá áp, cách nhiệt và bố trí quạt, tản nhiệt tốt.

3.3 Sơ đồ minh họa

Dưới đây là một số sơ đồ minh họa đơn giản để bạn hình dung cấu tạo bếp điện từ và cấu trúc mạch bên trong bếp điện từ:

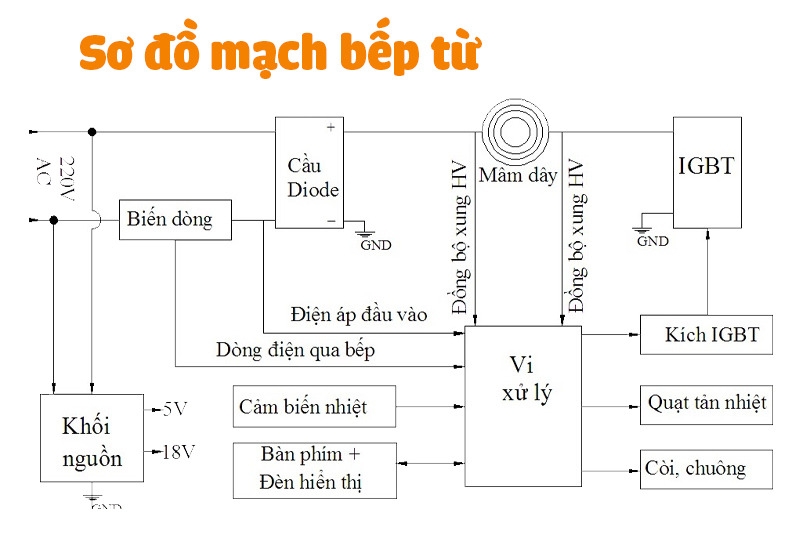

Sơ Đồ Mạch Bếp Điện Từ 1

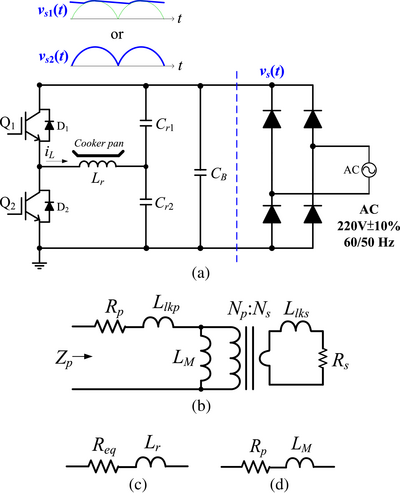

Sơ Đồ Mạch Bếp Điện Từ 2

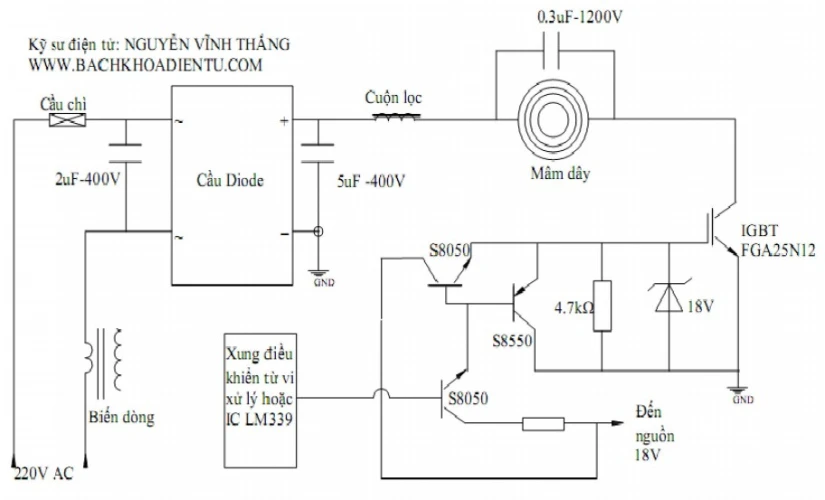

Sơ Đồ Mạch Bếp Điện Từ 3

4. Ứng dụng kiến thức cấu tạo & nguyên lý trong tư vấn và chọn mua

Việc hiểu sâu về cấu tạo bếp điện từ và nguyên lý sẽ giúp bạn:

• Hiểu rõ tại sao bếp điện từ có giá cao hơn bếp điện thường hoặc bếp ga: vì linh kiện như cuộn dây cảm ứng, mạch biến tần, vi xử lý, mạch cộng hưởng… đều đòi hỏi chi phí cao hơn.

• Chọn nồi/chảo phù hợp: cần đáy bằng vật liệu từ tính (nếu đáy không có tính từ thì bếp sẽ không nhận).

• Lắp đặt đúng chuẩn: đặt bếp ở vị trí bằng phẳng, mặt bếp cách không khí tốt để quạt làm mát hoạt động, dây điện đạt yêu cầu, nối đất.

• Nắm được các ưu điểm từ nguyên lý cảm ứng: nấu nhanh, mặt kính ít nóng, dễ vệ sinh, an toàn hơn bếp ga, …

• Những vấn đề về cấu tạo bên trong khi sử dụng bếp điện từ như quạt không hoạt động, mạch biến tần bị quá nhiệt, cuộn cảm bị lệch hoặc gắn không đúng – đều có thể ảnh hưởng đến tuổi thọ và hiệu suất.

5. Kết luận

Việc nắm rõ cấu tạo bếp điện từ, nguyên lý hoạt động của bếp điện từ và nhìn thấy được sơ đồ mạch điện bếp từ không chỉ giúp bạn lựa chọn và sử dụng thiết bị đúng cách mà còn là công cụ mạnh trong việc tư vấn khách hàng và nâng cao uy tín chuyên môn của bạn.

Khi khách hàng hiểu “tại sao” thiết bị như vậy hoạt động và “cấu tạo như thế nào”, họ sẽ cảm thấy yên tâm hơn khi đầu tư và sẽ ít so sánh giá chỉ dựa vào “giá rẻ” mà bỏ qua chất lượng. Tham khảo Phan Bếp để tìm hiểu những sản phẩm Bếp điện từ chính hãng.
