Cấu Tạo Bếp Từ: Giải Mã Chi Tiết Từng Bộ Phận – Nguyên Lý – Thông Số Kỹ Thuật

Đăng bởi phanbep

20/11/2025

TRÊN 20/11/2025

Phần lớn người dùng đều biết bếp từ nấu nhanh, tiết kiệm điện, an toàn, nhưng lại không hiểu cấu tạo bếp từ hoạt động thế nào. Việc nắm rõ từng bộ phận, nguyên lý và thông số kỹ thuật bếp từ sẽ giúp bạn:

Dùng bếp đúng cách
Hạn chế lỗi
Biết cách xử lý khi bếp gặp trục trặc
Chọn được bếp tốt hơn
Tiết kiệm điện tối ưu

Bài viết này là hướng dẫn chi tiết và đầy đủ nhất về cấu tạo bếp từ, gồm nguyên lý hoạt động, các linh kiện quan trọng, sơ đồ mạch, cảm biến, công suất, nguồn điện, mức tiêu thụ điện… Tất cả được chia sẻ theo góc nhìn chuyên gia kỹ thuật lẫn kinh nghiệm thực tế.

1. Tổng Quan Về Cấu Tạo Bếp Từ – Hiểu Đúng Từ Gốc

1.1. Cấu tạo bếp từ gồm những gì?

Một chiếc bếp từ hoàn chỉnh có 8 bộ phận chính, mỗi bộ phận đóng vai trò quan trọng để tạo nên hiệu suất nấu nhanh – an toàn – ổn định. Nhìn tổng thể, cấu tạo bếp từ bao gồm:

Mặt kính bếp từ (Vitroceramic, Schott, EuroKera…)
Mâm từ (Induction Coil)
Bo mạch bếp từ / mạch bếp từ / mạch công suất
IGBT – linh kiện bán dẫn điều khiển nhiệt
Cảm biến nhiệt bếp từ (NTC Sensor)
Tụ điện trong bếp từ
Điện trở nhiệt bếp từ – cầu chì bếp từ
Quạt tản nhiệt & khe thoáng

Các hãng khác nhau sẽ thay đổi cấu hình, nhưng cấu tạo bếp từ về nguyên tắc luôn giống nhau.

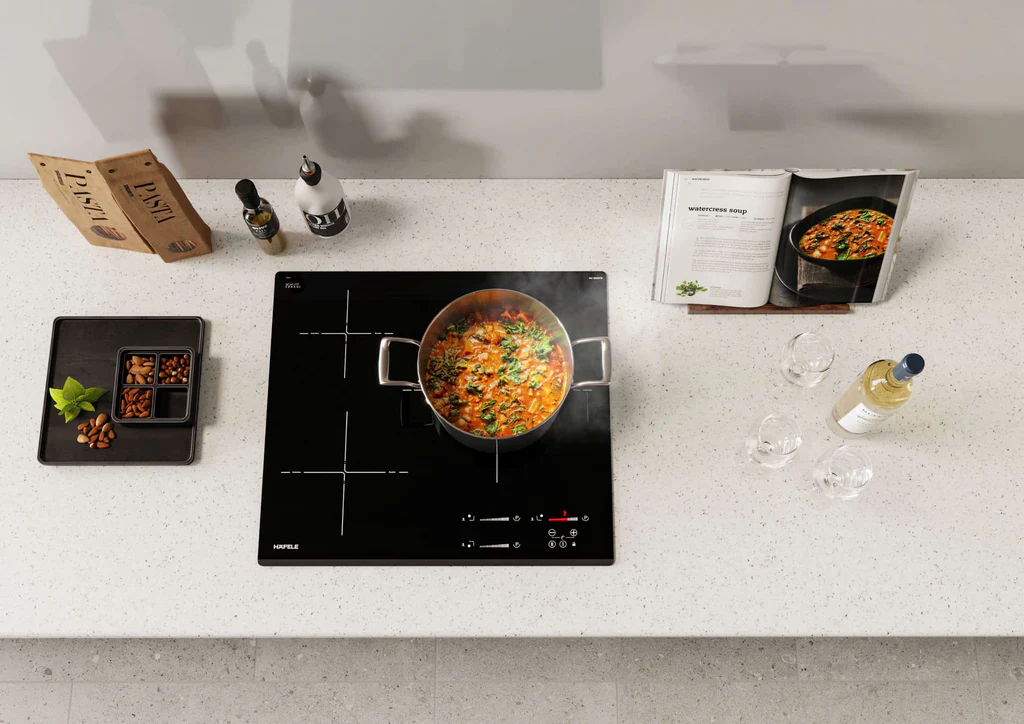

Cấu Tạo Bếp Từ Gồm 8 Bộ Phận Chính

1.2. Nguyên lý bếp từ hoạt động (Induction Heating)

Để hiểu cấu tạo, bạn cần nắm rõ nguyên lý bếp từ:

Mâm từ tạo ra từ trường xoay chiều tần số cao
Từ trường tác động lên đáy nồi nhiễm từ
Đáy nồi tự sinh nhiệt nhờ dòng Foucault (Eddy current)
Chỉ đáy nồi nóng – mặt kính không nóng nhiều

Đây là lý do bếp từ an toàn, tiết kiệm điện và nấu nhanh hơn gas.

2. Phân Tích Chi Tiết Cấu Tạo Bếp Từ

2.1. Mặt kính – Lớp bảo vệ đầu tiên

2.1.1. Chất liệu mặt kính

Các loại kính phổ biến:

Schott Ceran (Đức) – cao cấp
EuroKera (Pháp) – bền, chịu lực tốt
Vitroceramic – phổ thông

2.1.2. Đặc điểm

Chịu nóng 700 – 800°C
Chịu va đập 20–40kg
Dễ vệ sinh

Không chỉ là lớp phủ, mặt kính ảnh hưởng trực tiếp đến nhiệt độ của bếp từ, độ bền và hiệu suất nấu.

> Tham khảo thêm: Thay mặt kính bếp từ

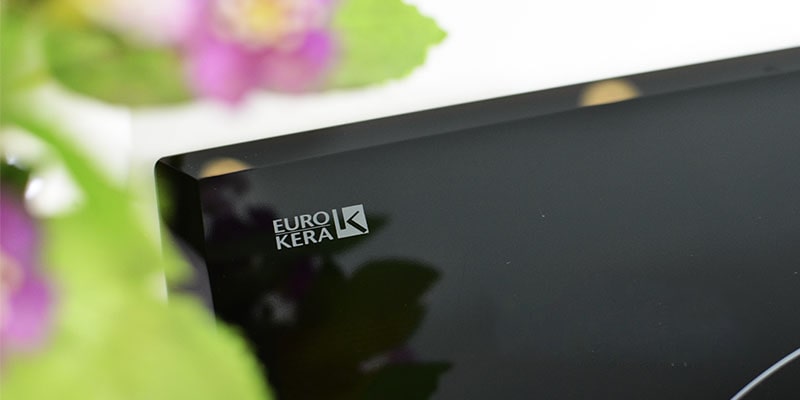

Mặt Kính Bếp Từ Euro Kera Chống Sốc Nhiệt Tốt Và Rất Bền Bỉ

2.2. Mâm từ – Trái tim của cấu tạo bếp từ

2.2.1. Mâm từ gồm gì?

Cuộn dây đồng 100%
Giữa mâm có lõi thép từ
Bo mạch điều khiển tần số

2.2.2. Vai trò

Tạo ra từ trường
Sinh nhiệt trực tiếp lên nồi
Quyết định công suất của bếp từ

Công suất của bếp từ phụ thuộc chủ yếu vào chất lượng mâm từ và IGBT.

2.3. Bo mạch bếp từ – Bộ não điều khiển toàn bộ

2.3.1. Bo mạch gồm những gì?

Mạch nguồn
Mạch công suất
Mạch điều khiển cảm ứng
IGBT
Mạch bảo vệ

2.3.2. Tầm quan trọng

Bo mạch bếp từ là phần đắt nhất – 40% giá trị của bếp. Sửa chữa mạch bếp từ cũng đòi hỏi kỹ thuật cao vì liên quan đến dòng điện áp lớn.

2.4. Sơ đồ mạch bếp từ – Cách dòng điện được tổ chức

Một sơ đồ mạch bếp từ chuẩn thường gồm:

Nguồn AC → cầu diode → tụ điện lọc
Mạch công suất → IGBT
Cảm biến nhiệt bếp từ
Bộ xử lý trung tâm
Bộ phát tín hiệu tần số cao
Cuộn mâm từ → nồi

Hiểu sơ đồ giúp bạn biết vì sao bếp từ hỏng IGBT, vì sao nổ tụ điện, vì sao cháy cầu chì.

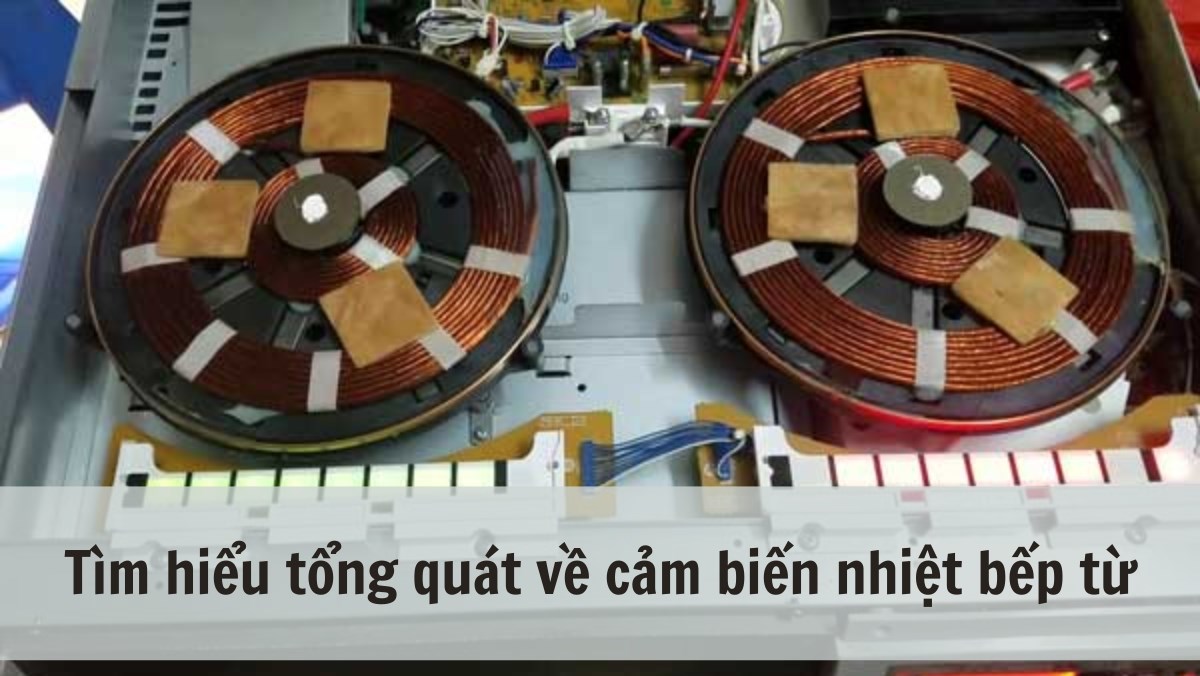

Cảm Biến Nhiệt Bếp Từ

2.5. Cảm biến nhiệt bếp từ – Bộ phận bảo vệ an toàn nhất

Cảm biến nhiệt (NTC) có nhiệm vụ:

Đo nhiệt độ mâm từ
Đo nhiệt độ bo mạch
Ngắt công suất khi quá nhiệt
Gửi cảnh báo E2, E3, E7

Nếu cảm biến hỏng → bếp hoạt động sai nhiệt → dễ cháy mạch.

2.6. Tụ điện trong bếp từ – Linh kiện dễ hỏng nhất

Tụ điện làm nhiệm vụ:

Lọc dòng
Ổn định điện áp
Tạo dao động tần số

Dấu hiệu tụ hỏng:

Bếp kêu tạch tạch
Nóng chậm
Báo lỗi E1 – E3
Bếp tự tắt

2.7. Điện trở nhiệt bếp từ – Bộ phận chống quá nhiệt

Điện trở nhiệt nằm trên mạch:

Giúp hạ dòng
Bảo vệ IGBT

Khi điện trở hỏng → bếp từ tăng nhiệt nhanh → dễ báo lỗi.

2.8. Cầu chì bếp từ – Khóa an toàn cuối cùng

Cầu chì bảo vệ:

Bo mạch
Mạch công suất
Mâm từ

Nếu điện áp quá cao hoặc có chập:
→ Cầu chì đứt → bếp không lên nguồn
→ Thay cầu chì đúng thông số là bắt buộc.

2.9. Quạt tản nhiệt – Ảnh hưởng trực tiếp tuổi thọ bếp

Quạt có vai trò:

Tản nhiệt IGBT
Làm mát mạch
Giữ nhiệt độ của bếp từ dưới mức tối đa 130°C

Nếu quạt yếu → dẫn đến nhiệt độ tối đa của bếp từ vượt ngưỡng → báo lỗi E7 – E8 – E9.

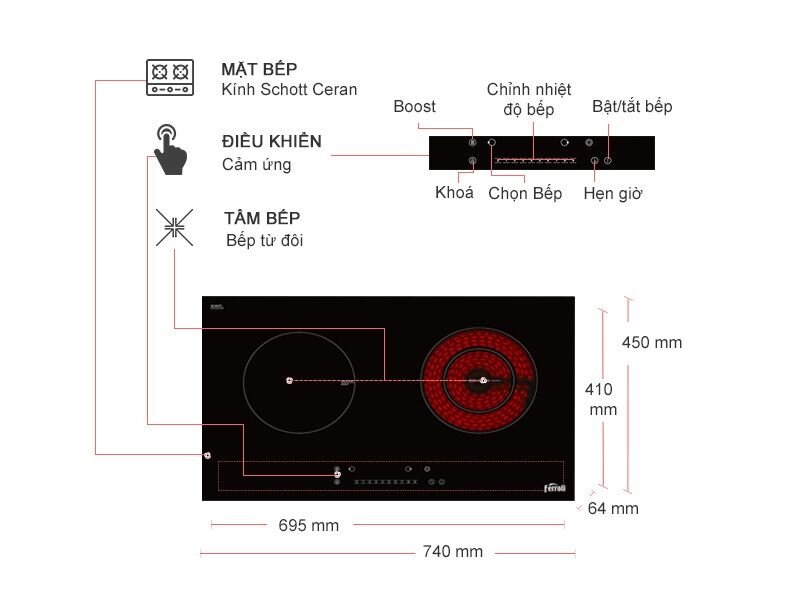

Cấu Tạo Bếp Từ – Thông Số Kỹ Thuật Bếp Từ

3. Thông Số Kỹ Thuật Bếp Từ – Cách Đọc Đúng

Khi mua hoặc kiểm tra bếp, bạn cần nắm các thông số kỹ thuật bếp từ sau:

3.1. Công suất của bếp từ (Watt)

Các mức phổ biến:

Bếp đơn: 1800–2200W
Bếp đôi: 3500–4800W
Bếp ba: 6000–7400W

Công suất càng cao → càng nấu nhanh.

3.2. Nguồn điện cho bếp từ

Bếp đơn: 220V
Bếp đôi: 220V (điện 1 pha)
Bếp ba, bếp lớn: có thể yêu cầu 380V (3 pha)

Điện yếu → dễ gây lỗi E3, E9.

3.3. Mức tiêu thụ điện của bếp từ

Tính theo công thức:
Điện năng = Công suất × Thời gian

Ví dụ: Bếp 2000W, nấu 30 phút → tiêu thụ 1 kWh = 1 số điện.

Nhưng bếp từ tiết kiệm vì hiệu suất 90–95%.

3.4. Nhiệt độ của bếp từ / Nhiệt độ tối đa

Nhiệt độ trung bình: 80–110°C
Nhiệt độ tối đa của bếp từ: 130–150°C

Nếu vượt → cảm biến sẽ ngắt.

3.5. Ký hiệu bếp từ – Hướng dẫn đọc đúng

Các ký hiệu phổ biến:

Booster (B) → tăng nhiệt nhanh
Lock → khóa trẻ em
Timer → hẹn giờ
IH → Induction Heating
Các mức từ 1 → 9 thể hiện công suất

Hiểu ký hiệu giúp vận hành bếp chính xác.

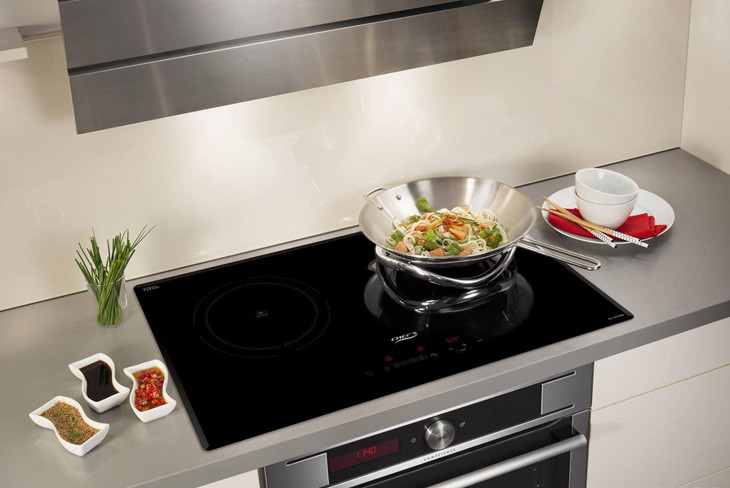

Hiểu Cấu Tạo Bếp Từ Giúp Dùng Bếp An Toàn Và Bền Lâu

4. Kết Luận – Hiểu Cấu Tạo Bếp Từ Giúp Dùng Bếp An Toàn Và Bền Lâu

Khi hiểu đầy đủ cấu tạo bếp từ, bạn sẽ sử dụng bếp hiệu quả, an toàn, tránh lỗi, giảm nguy cơ hỏng mạch, tối ưu nhiệt độ, tiết kiệm điện và kéo dài tuổi thọ thiết bị lên 8–12 năm. Nắm rõ từng linh kiện như mâm từ, bo mạch, tụ điện, cảm biến, cầu chì sẽ giúp bạn biết cách bảo dưỡng đúng và nhận biết lỗi nhanh hơn.
