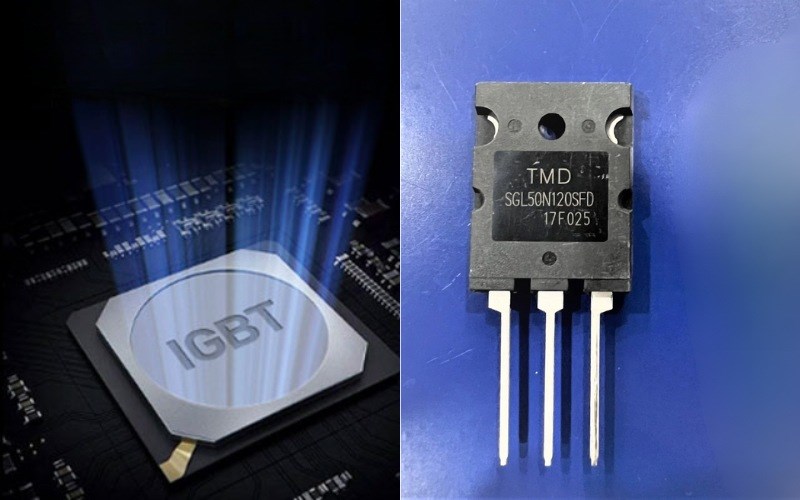

IGBT Bếp Từ: Cấu Tạo – Vai Trò – Cách Kiểm Tra – Kinh Nghiệm Sửa Chuẩn

Trong cấu trúc của một chiếc bếp từ, linh kiện quan trọng nhất – quyết định khả năng đun nấu nhanh và ổn định – chính là IGBT bếp từ. Đây là linh kiện công suất cao, đảm nhiệm nhiệm vụ đóng/ngắt dòng điện tần số cao để tạo ra từ trường làm nóng đáy nồi.

Trong quá trình tư vấn – sửa chữa hàng trăm mẫu bếp từ Bosch, Hafele, Chefs, Kocher, Malloca…, Phan Bếp nhận thấy lỗi bếp từ nổ IGBT, bếp từ chết IGBT, hoặc bếp từ hay chết IGBT chiếm gần 40-50% tổng số lỗi liên quan đến bo công suất. Vì vậy, hiểu rõ về IGBT, cảm biến nhiệt IGBT bếp từ, cách đo – cách kiểm tra đúng kỹ thuật là điều vô cùng quan trọng, giúp bạn phòng tránh và xử lý hiệu quả khi bếp gặp sự cố.

1. IGBT bếp từ là gì? Vai trò quan trọng như thế nào?

IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn kết hợp ưu điểm của MOSFET và Transistor công suất, được dùng trong các thiết bị như:

• Bếp từ

• Lò vi sóng công nghiệp

• Bộ biến tần

• Máy hàn điện tử

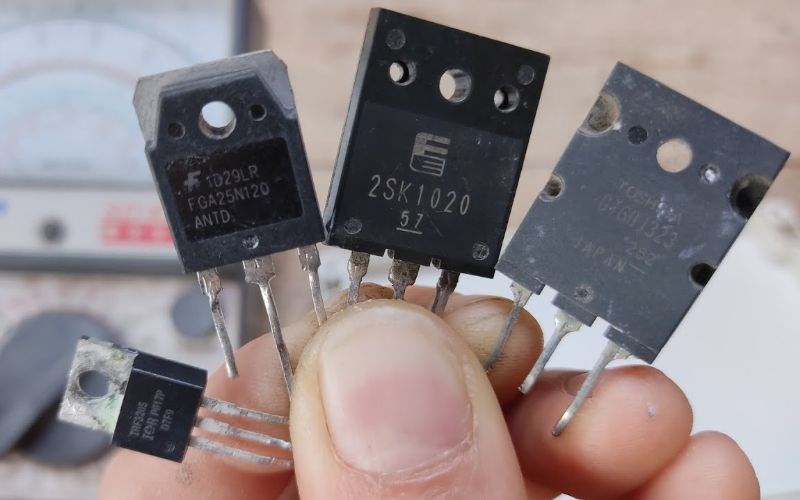

Igbt Bếp Từ Là Linh Kiện Bán Dẫn Giúp Đóng/Ngắt Dòng Điện Tần Số Cao – Điều Khiển Nhiệt Độ Nấu – Bảo Vệ Bo Công Suất Khỏi Quá Nhiệt

Trong bếp từ, IGBT chịu trách nhiệm:

• Đóng/ngắt dòng điện tần số cao

• Điều khiển nhiệt độ nấu

• Giúp bếp đạt công suất lớn (2000–3700W/vùng nấu)

• Bảo vệ bo công suất khỏi quá nhiệt

Các hãng lớn như Infineon – Đức, Toshiba – Nhật, ON Semiconductor – Mỹ là nhà sản xuất IGBT bếp từ chất lượng cao (tham khảo datasheet Infineon 2024).

2. Cảm biến nhiệt IGBT bếp từ – Linh kiện bảo vệ bếp cực quan trọng

Nhiều người chỉ biết đến IGBT mà không để ý đến cảm biến nhiệt IGBT bếp từ – linh kiện giúp:

• Theo dõi nhiệt độ của IGBT

• Tự ngắt bếp khi quá nóng

• Ngừa cháy nổ bo mạch

• Tăng tuổi thọ IGBT lên gấp 2–3 lần

Cảm biến nhiệt này có giá trị khoảng 100k – 200k, nhưng nếu hỏng lại có thể khiến IGBT nổ chỉ sau vài lần bật bếp.

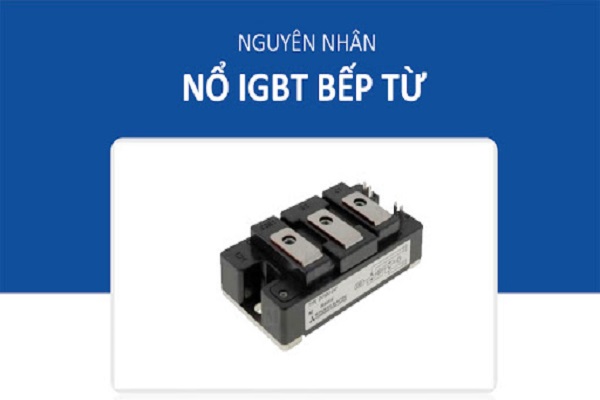

Nguyên Nhân Nổ Igbt Bếp Từ Là Do Tản Nhiệt Kém, Điện Áp Không Ổn Định, Nước Tràn Vào Bo Mạch, …

3. Nguyên nhân nổ IGBT bếp từ – Phân tích chuẩn kỹ thuật

Dựa trên tổng hợp từ 3 trung tâm sửa bếp điện từ lớn tại Hà Nội – TP.HCM, có 7 nguyên nhân chính:

3.1. Tản nhiệt kém

Chiếm 60% các ca bếp từ chết IGBT.

• Quạt gió yếu

• Tủ bếp quá kín, không có khe thoáng

• Bụi bám kín khe tản nhiệt

• Tản nhiệt nhôm tiếp xúc kém

3.2. Điện áp không ổn định

Theo EVN 2024, nhiều khu vực điện áp dao động 165–250V, dễ làm:

• Chết IGBT

• Nổ cầu chì

• Hỏng tụ lọc nguồn

3.3. Linh kiện kém chất lượng

IGBT Trung Quốc chất lượng thấp dễ chết chỉ sau vài tháng.

3.4. Nấu công suất cao liên tục

Chế độ Booster nếu dùng quá lâu → IGBT nóng quá ngưỡng.

3.5. Dán keo tản nhiệt sai kỹ thuật

Keo tản nhiệt quá ít hoặc quá khô → IGBT không giải nhiệt.

3.6. Cảm biến nhiệt IGBT hỏng

→ Bếp không tự ngắt khi nóng → nổ IGBT.

3.7. Nước tràn vào bo mạch

Rất nhiều trường hợp bếp từ chết IGBT vì nước tràn từ mặt kính xuống.

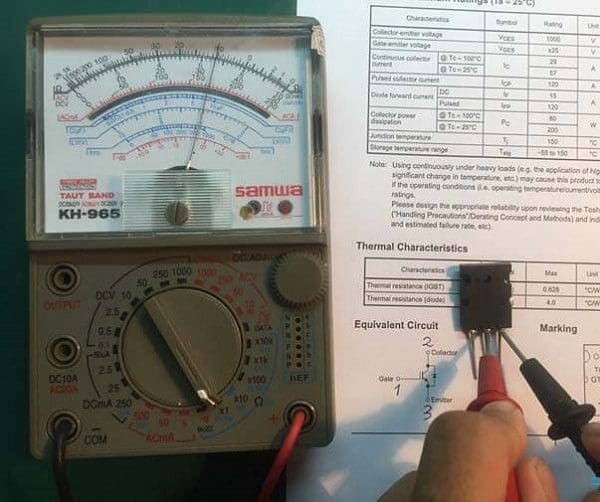

Hướng Dẫn Cách Đo Igbt Trong Bếp Từ Bằng Đồng Hồ Số

4. Cách kiểm tra IGBT bếp từ – chuẩn kỹ thuật và dễ hiểu

Nếu bạn muốn tự kiểm tra ở mức cơ bản, có thể áp dụng các bước sau (nhưng luôn phải ngắt điện trước).

4.1. Cách đo IGBT trong bếp từ bằng đồng hồ số

Bước 1 – Chuyển đồng hồ về thang đo diode

Đa số kỹ thuật đo bằng thang “2000 Ω” hoặc “diode”.

Bước 2 – Đo chân G-E (Gate-Emitter)

• Nếu lên khoảng 400–600 mV → bình thường.

• Nếu 0 hoặc OL → IGBT hỏng.

Bước 3 – Đo chân C-E (Collector-Emitter)

• Bình thường → không dẫn điện.

• Nếu dẫn điện → IGBT chết.

Bước 4 – Đo đảo cực

Lặp lại để chắc chắn. Đây là cách đo IGBT trong bếp từ được dùng phổ biến tại các trung tâm sửa chữa.

Nhận Biết Bếp Từ Chết Igbt Bằng 1 Số Cách Phổ Biến

5. Dấu hiệu nhận biết bếp từ chết IGBT

Bạn có thể nhận biết nhanh nếu thấy:

• Bếp bật lên rồi tắt ngay

• Nghe tiếng “tạch” nhỏ trong bếp

• Bếp nhảy aptomat liên tục

• Báo lỗi E1, E2, E6 tùy hãng

• Mặt kính nóng bất thường nhưng nồi không nóng

• Có mùi khét nhẹ

Nếu mở đáy bếp ra, bạn có thể thấy:

• IGBT cháy đen

• Vỡ cạnh linh kiện

• Keo tản nhiệt khô, bong

6. Bếp từ hay chết IGBT – Nguyên nhân do đâu?

Nếu bếp nhà bạn cứ vài tháng lại hỏng IGBT, rất có thể rơi vào 1 trong 5 tình trạng sau:

1. Tủ bếp lắp quá kín

2. Dùng sai nồi, sai chế độ nấu

3. Bộ tản nhiệt của bếp yếu

4. Mâm từ và bo công suất không đồng bộ

5. Linh kiện thay thế không phải hàng chính hãng

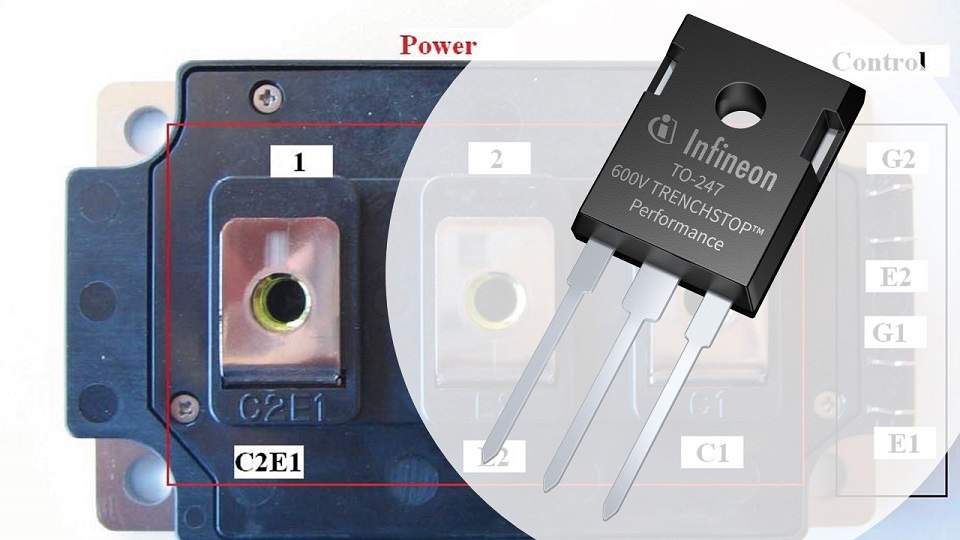

Những Lưu Ý Và Giá Khi Thay Igbt Bếp Từ

7. Thay IGBT bếp từ – Giá bao nhiêu? Lưu ý gì?

Giá thay IGBT bếp từ:

• Loại thường: 150k – 250k

• Loại tốt (Infineon, Toshiba): 300k – 450k

• Công sửa + keo tản nhiệt + vệ sinh: 150k – 300k

→ Tổng chi phí: 300k – 700k tùy loại bếp.

Lưu ý khi thay IGBT:

• Yêu cầu kỹ thuật viên dùng keo tản nhiệt mới

• Thay cảm biến nhiệt nếu có dấu hiệu yếu

• Vệ sinh quạt gió, tản nhiệt

• Siết lại ốc giữ IGBT đúng lực

• Không dùng IGBT không rõ nguồn gốc

8. Cách hạn chế nổ IGBT bếp từ – Theo khuyến nghị kỹ thuật

• Giữ tủ bếp thông thoáng: Tạo khe hở ≥ 1,5cm dưới đáy bếp.
• Không bật P/Booster quá 5 phút: Theo Bosch & Hafele: Booster chỉ dùng when cần.
• Vệ sinh quạt tản nhiệt 3–6 tháng/lần: Bụi là nguyên nhân lớn nhất gây chết IGBT.
• Dùng ổn áp 5–7kVA: Rất hiệu quả với khu vực điện yếu.
• Không đổ nước tràn lên mặt bếp: Nước tràn xuống bo → chập IGBT.

9. Kết luận

IGBT bếp từ là linh kiện cực kỳ quan trọng quyết định độ bền và hiệu suất của bếp. Việc hiểu đúng về cảm biến nhiệt IGBT bếp từ, biết cách đo IGBT trong bếp từ, cách kiểm tra và nhận diện lỗi sẽ giúp bạn chủ động hơn trong việc bảo dưỡng và sửa chữa.

Nếu bếp từ nhà bạn từng gặp tình trạng bếp từ nổ IGBT, bếp từ chết IGBT, hay chết lặp lại nhiều lần, hãy kiểm tra ngay các yếu tố như tản nhiệt, điện áp và chất lượng linh kiện.
