Timer tủ lạnh là gì? Cấu tạo, sơ đồ và cách xử lý lỗi hỏng từ chuyên gia

Hãy tưởng tượng một buổi sáng, bạn mở tủ lạnh và thấy ngăn đá thì tan chảy, còn ngăn mát thì ấm hầm hập, trong khi tiếng động cơ (block) vẫn thỉnh thoảng vang lên. Bạn kiểm tra nguồn điện, mọi thứ vẫn ổn. Thủ phạm rất có thể nằm ở một linh kiện nhỏ bé nhưng quyền lực: Timer tủ lạnh (hay còn gọi là đồng hồ thời gian).

Bài viết này, các chuyên gia tại Phan Bếp sẽ bóc tách toàn bộ kiến thức về timer tủ lạnh, từ sơ đồ đấu dây đến cách tự kiểm tra tại nhà, giúp bạn tiết kiệm hàng triệu đồng chi phí sửa chữa không đáng có.

1. Timer tủ lạnh là gì? Vai trò “nhạc trưởng” trong hệ thống làm lạnh

Timer tủ lạnh là một bộ phận điều khiển thời gian, hoạt động như một “trung tâm chỉ huy” cho chu kỳ làm lạnh và xả đá (defrost).

Trong các dòng tủ lạnh gián tiếp (không đóng tuyết), timer có nhiệm vụ ngắt điện cấp cho máy nén (block) sau một khoảng thời gian nhất định (thường là 8 – 12 tiếng) để chuyển sang chế độ xả tuyết (khoảng 20 – 30 phút).

Vì sao nó quan trọng?

• Chống đóng tuyết: Nếu không có timer, dàn lạnh sẽ bị bám tuyết dày đặc, cản trở việc trao đổi nhiệt.
• Bảo vệ block: Giúp động cơ có thời gian nghỉ ngơi hợp lý.
• Tiết kiệm điện năng: Tối ưu hóa quá trình vận hành dựa trên nhu cầu thực tế của tủ.

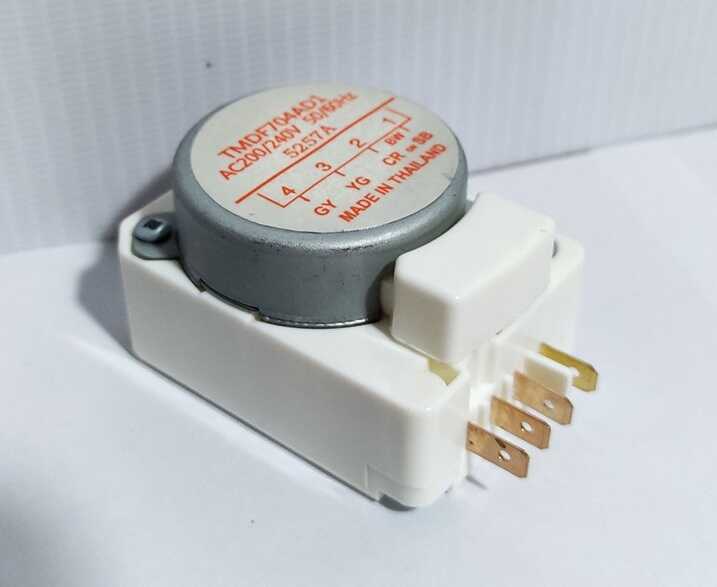

Timer Tủ Lạnh Là Một Bộ Phận Điều Khiển Thời Gian, Hoạt Động Cho Chu Kỳ Làm Lạnh Và Xả Đá

2. Cấu tạo và Sơ đồ timer tủ lạnh chi tiết

Hiểu rõ sơ đồ timer tủ lạnh là chìa khóa để bạn có thể tự kiểm tra hoặc thay thế linh kiện này một cách an toàn.

2.1. Cấu tạo bên trong

Một chiếc timer cơ học truyền thống bao gồm:

1. Motor mini: Hoạt động khi được cấp điện để xoay hệ thống bánh răng.
2. Hệ thống bánh răng: Giảm tốc độ quay để tạo ra các khoảng thời gian dài ngắn khác nhau.
3. Trục cam và Tiếp điểm: Khi trục cam quay đến vị trí nhất định, các tiếp điểm sẽ đóng/ngắt để chuyển đổi dòng điện giữa chế độ làm lạnh và xả đá.

2.2. Các loại sơ đồ timer phổ biến (1-3 và 1-4)

Tùy vào hãng sản xuất như Toshiba, Samsung hay Panasonic, sơ đồ chân cắm sẽ khác nhau. Có 2 loại chính:

• Loại chân 1-3: Chân 1 và chân 3 là hai đầu dây cấp nguồn cho motor của timer.
• Loại chân 1-4: Chân 1 và chân 4 là hai đầu dây cấp nguồn cho motor.

Bảng giải mã các chân thông dụng:

• Chân Common (Chân chung): Thường là chân số 3 hoặc 1.
• Chân làm lạnh (Cooling): Thường là chân số 4 (nếu chân chung là 3).
• Chân xả đá (Defrost): Thường là chân số 2.

3. Dấu hiệu nhận biết timer tủ lạnh bị hỏng

Làm thế nào để biết chắc chắn timer là nguyên nhân khiến tủ lạnh “đình công”? Dưới đây là các triệu chứng điển hình:

• Tủ lạnh không lạnh nhưng đèn vẫn sáng: Timer có thể bị kẹt ở chế độ xả đá, khiến block không bao giờ khởi động lại được.
• Tủ đóng tuyết quá dày ở ngăn đá: Timer bị kẹt ở chế độ làm lạnh, không bao giờ chuyển sang chế độ xả tuyết.
• Timer tủ lạnh không chạy: Bạn không nghe thấy tiếng tích tắc hoặc không thấy trục quay nhúc nhích khi nhìn qua lỗ quan sát phía sau timer.
• Tủ chạy liên tục không ngắt: Đây là dấu hiệu của việc bộ phận bánh răng bên trong timer đã bị mòn hoặc kẹt.

Case study thực tế: Anh Minh (Quận 2, TP.HCM) phản ánh tủ lạnh Samsung nhà anh vẫn nghe tiếng quạt chạy nhưng thực phẩm ở ngăn dưới bị héo và không mát. Sau khi kỹ thuật viên kiểm tra, phát hiện timer bị hỏng bánh răng, khiến tủ kẹt cứng ở chế độ làm lạnh suốt 48 giờ, dàn lạnh bị bó đá hoàn toàn, bít kín đường gió xuống ngăn mát.

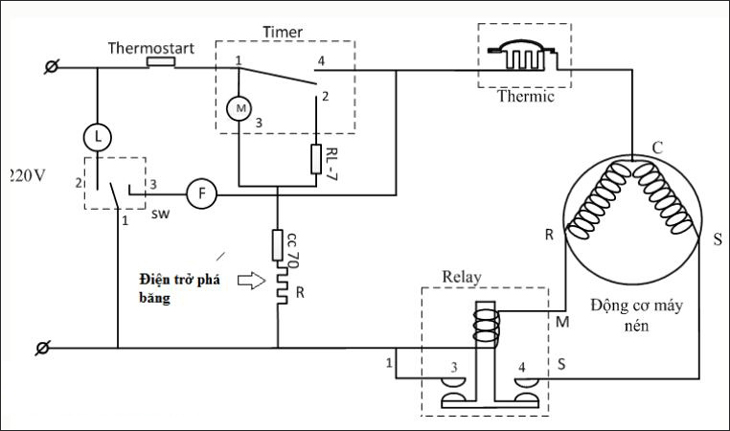

Sơ Đồ Timer Tủ Lạnh

4. Hướng dẫn cách kiểm tra timer tủ lạnh chuẩn thợ điện lạnh

Trước khi quyết định mua linh kiện mới, hãy thực hiện các bước kiểm tra timer tủ lạnh sau đây bằng đồng hồ vạn năng (VOM):

Bước 1: Kiểm tra motor timer

• Chuyển đồng hồ VOM về thang đo điện trở ($R \times 100$).
• Đo vào hai chân cấp nguồn (ví dụ chân 1 và 3).
• Kết quả: Nếu kim đồng hồ lên (có giá trị điện trở vài chục $k\Omega$), motor còn tốt. Nếu kim không lên, motor đã cháy, cần thay mới.

Bước 2: Kiểm tra tiếp điểm

• Dùng tay hoặc tua vít xoay nhẹ trục timer theo chiều kim đồng hồ cho đến khi nghe tiếng “tạch” lớn (đây là lúc chuyển sang chế độ xả đá).
• Đo thông mạch giữa chân chung và chân xả đá (số 2). Kim phải lên.
• Tiếp tục xoay cho đến khi nghe tiếng “tạch” nhỏ (chuyển sang làm lạnh). Đo thông mạch chân chung với chân làm lạnh (số 4). Kim phải lên.

Bước 3: Kiểm tra thực tế khi có điện

Cắm điện vào tủ, đánh dấu vị trí của trục xoay trên vỏ timer. Sau khoảng 30 phút, nếu vị trí trục không thay đổi, chứng tỏ timer đã bị “chết” hoàn toàn.

>> Tham khảo: Quạt tủ lạnh không chạy

5. Cách chỉnh timer tủ lạnh hiệu quả nhất

Nhiều người dùng thường hỏi cách chỉnh timer tủ lạnh để tủ hoạt động ổn định hơn. Thực tế, timer cơ thường có chu kỳ cố định, bạn không thể can thiệp vào thời gian nhanh hay chậm. Tuy nhiên, bạn có thể thực hiện “cưỡng bức xả đá” nếu tủ đang bị đóng tuyết quá nhiều:

1. Tìm vị trí timer (thường nằm ở hộp điều khiển trong ngăn mát hoặc phía sau tủ gần block).
2. Dùng tua vít dẹp xoay trục timer theo chiều kim đồng hồ từ từ.
3. Dừng lại ngay khi nghe tiếng “tạch” và block tủ lạnh ngừng chạy. Lúc này hệ thống sưởi xả đá sẽ bắt đầu hoạt động.

Lưu ý: Đây chỉ là giải pháp tạm thời. Nếu tủ vẫn tiếp tục đóng tuyết sau đó, bạn cần kiểm tra thêm sò lạnh (âm tủ) và thanh điện trở xả đá.

Kiểm Tra Timer Tủ Lạnh

6. Bảng giá timer tủ lạnh và chi phí thay thế (Cập nhật mới nhất)

Mức giá timer tủ lạnh phụ thuộc vào thương hiệu và loại chân cắm. Dưới đây là bảng giá tham khảo trên thị trường:

Lưu ý: Mức giá trên chỉ mang tính chất tham khảo. Giá đồng hồ thời gian tủ lạnh có thể thay đổi tùy vào model cụ thể.

>> Tham khảo: Tủ lạnh nóng bất thường

7. Những câu hỏi thường gặp (FAQ)

Câu 1: Tôi có thể thay timer 1-3 cho tủ đang dùng timer 1-4 được không? Trả lời: Không nên. Việc đấu sai sơ đồ chân sẽ gây chập cháy motor timer ngay lập tức hoặc làm hỏng hệ thống xả đá. Hãy mua đúng loại model cũ đang dùng.

Câu 2: Tại sao timer mới thay được vài ngày lại hỏng tiếp? Trả lời: Có thể do sò lạnh bị hỏng (luôn đóng) khiến timer bị cấp điện sai cách, hoặc do nguồn điện nhà bạn không ổn định. Cần kiểm tra tổng thể hệ thống xả đá.

Câu 3: Làm sao để mua được timer tủ lạnh chính hãng? Trả lời: Bạn nên kiểm tra mã số in trên vỏ timer (ví dụ: TMDE…) và so sánh với linh kiện gốc. Tốt nhất nên mua tại các đại lý linh kiện uy tín hoặc liên hệ trung tâm bảo hành hãng.

Câu 4: Timer tủ lạnh cơ và timer điện tử cái nào tốt hơn? Trả lời: Timer cơ bền bỉ, dễ sửa chữa và rẻ tiền. Timer điện tử (mạch board) chính xác hơn nhưng khó sửa và chi phí thay thế cao. Hầu hết các tủ lạnh hiện đại (Inverter) đã chuyển sang dùng mạch điều khiển thay vì timer cơ.

Câu 5: Vị trí của timer tủ lạnh thường nằm ở đâu? Trả lời: Thường nằm ở 3 vị trí: 1. Trong hộp nhựa chứa đèn ngăn mát; 2. Ở phía sau lưng tủ (gần block); 3. Ở dưới gầm tủ phía trước mặt.

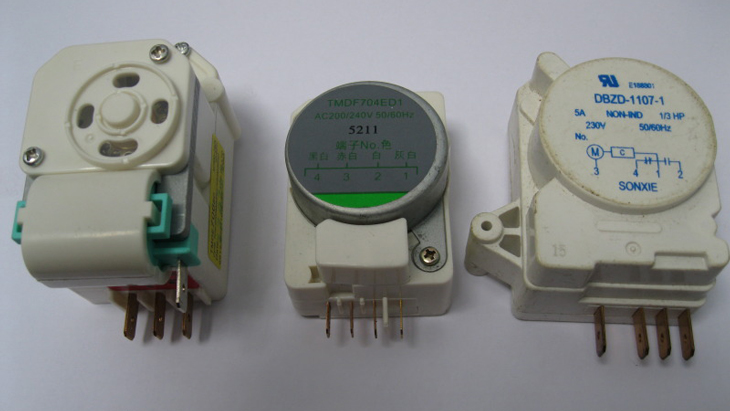

Timer Tủ Lạnh Đóng Vai Trò Như Trái Tim Của Hệ Thống Xả Đá

8. Kết luận và lời khuyên từ chuyên gia

Timer tủ lạnh đóng vai trò như trái tim của hệ thống xả đá. Một hỏng hóc nhỏ ở bộ phận này cũng có thể dẫn đến việc thực phẩm bị hỏng hoặc hóa đơn tiền điện tăng vọt. Việc hiểu rõ sơ đồ timer tủ lạnh và cách kiểm tra timer sẽ giúp bạn chủ động hơn trong việc bảo trì thiết bị gia đình.

Tuy nhiên, nếu bạn không am hiểu về điện lạnh, việc tự ý tháo lắp có thể gây nguy hiểm. Đối với các dòng tủ lạnh nhập khẩu cao cấp, hệ thống điều khiển thường phức tạp hơn nhiều so với timer cơ thông thường.

Lời khuyên cho bạn:

• Vệ sinh tủ lạnh định kỳ 3-6 tháng/lần.
• Không để quá nhiều thực phẩm che kín các hốc gió ngăn đá.
• Nếu phát hiện dấu hiệu bất thường, hãy liên hệ đơn vị sửa chữa chuyên nghiệp.

Để đảm bảo trải nghiệm sử dụng tốt nhất và tránh những hỏng hóc vặt vặt từ các linh kiện kém chất lượng, việc đầu tư một chiếc tủ lạnh nhập khẩu chính hãng là giải pháp bền vững.

Tham khảo ngay các mẫu tủ lạnh nhập khẩu chính hãng, công nghệ hiện đại nhất tại Phan Bếp để bảo vệ sức khỏe gia đình bạn!

Nguồn tham khảo: Tài liệu kỹ thuật các hãng Samsung, LG, Panasonic và kinh nghiệm thực chiến từ đội ngũ kỹ thuật Phan Bếp.
