Bạn đang chuẩn bị tự tay kiểm tra chiếc tủ lạnh đang “đình công” tại nhà? Hay bạn là một thợ kỹ thuật mới vào nghề cần tra cứu sơ đồ mạch điện tủ lạnh để tìm ra linh kiện đang hỏng hóc?

Thực tế, có đến 70% các ca sửa chữa tủ lạnh thất bại hoặc gây hỏng hóc nặng hơn là do người dùng (hoặc thợ không chuyên) không nắm rõ sơ đồ nguyên lý tủ lạnh. Một sai lầm nhỏ trong việc đấu nối mạch xả đá hay nhầm lẫn dây tín hiệu trên tủ Inverter có thể khiến bảng mạch bị hỏng.

Bài viết này từ chuyên gia tại Phan Bếp sẽ cung cấp cho bạn cái nhìn toàn diện nhất về sơ đồ mạch điện tủ lạnh, từ các dòng trực tiếp cổ điển đến công nghệ Inverter hiện đại, giúp bạn tự tin làm chủ thiết bị của mình.

1. Sơ đồ mạch điện tủ lạnh là gì? Tại sao bạn cần phải biết?

Sơ đồ mạch điện tủ lạnh là bản vẽ kỹ thuật thể hiện cách kết nối giữa các linh kiện điện tử trong tủ như: Block (máy nén), Thermostat (rơ le nhiệt), hệ thống xả đá (Timer, điện trở), quạt gió và các mạch bảo vệ.

Tại sao việc hiểu sơ đồ lại quan trọng?

Bắt bệnh chính xác: Thay vì thay thử từng linh kiện (tốn kém), bạn dựa vào sơ đồ để đo thông mạch và xác định đúng điểm lỗi.
Đảm bảo an toàn: Tủ lạnh là thiết bị công suất lớn, việc đấu nhầm dây có thể gây chập cháy, giật điện.
Tối ưu hiệu suất: Hiểu được sơ đồ mạch bảo vệ tủ lạnh giúp bạn biết cách bảo trì để máy nén bền bỉ hơn.

Số liệu thống kê: Theo báo cáo từ các trung tâm bảo hành điện máy lớn, lỗi liên quan đến hệ thống điện và mạch điều khiển chiếm hơn 45% tổng số các ca sửa chữa tủ lạnh hàng năm tại Việt Nam.

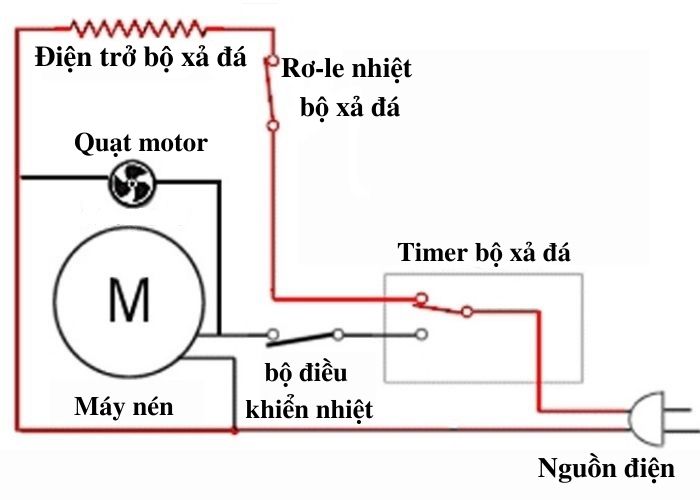

Sơ Đồ Mạch Điện Tủ Lạnh: Ký Hiệu Và Linh Kiện Cơ Bản

2. Ký hiệu và linh kiện cơ bản trong sơ đồ điện tủ lạnh

Trước khi đi sâu vào các mẫu sơ đồ cụ thể, bạn cần nhận diện được các ký hiệu chính thường xuất hiện trong bản vẽ:

M (Compressor – Block): Máy nén, trái tim của hệ thống lạnh.
Thermostat (Rơ le nhiệt): Cảm biến và điều chỉnh nhiệt độ.
Defrost Timer (Rơ le thời gian): Điều khiển chu kỳ làm lạnh và xả đá.
Defrost Heater (Điện trở xả đá): Thanh nhiệt làm tan tuyết.
Bimetal (Sò lạnh): Tiếp điểm tự đóng khi đủ độ lạnh để kích hoạt chế độ xả tuyết.
Overload Protector (Rơ le bảo vệ quá tải): Ngắt mạch khi Block quá nóng.

>> Tham khảo: Timer tủ lạnh

3. Phân tích chi tiết các loại sơ đồ mạch điện tủ lạnh phổ biến

Mỗi dòng tủ lạnh sẽ có cách bố trí mạch điện khác nhau dựa trên công nghệ làm lạnh.

3.1. Sơ đồ mạch điện tủ lạnh trực tiếp (Tủ đóng tuyết)

Đây là loại tủ đơn giản nhất, thường xuất hiện ở các dòng tủ lạnh mini hoặc đời cũ. Sơ đồ mạch điện tủ lạnh trực tiếp chủ yếu gồm: Dây nguồn -> Thermostat -> Block -> Rơ le khởi động.

Ưu điểm: Cấu tạo đơn giản, dễ sửa chữa.
Nhược điểm: Hay bị đóng tuyết dày, cần phải xả đá thủ công.

3.2. Vẽ sơ đồ mạch điện tủ lạnh gián tiếp (Tủ không đóng tuyết)

Dòng tủ này sử dụng hệ thống quạt gió để đối lưu không khí lạnh. Đây là loại phổ biến nhất trong các gia đình hiện nay.

Sơ đồ nguyên lý tủ lạnh gián tiếp bao gồm 2 mạch chính:

Mạch làm lạnh: Cấp điện cho Block và quạt dàn lạnh hoạt động.
Sơ đồ xả đá tủ lạnh (Mạch xả tuyết): Gồm Timer, sò lạnh (Bimetal) và thanh điện trở.

Case Study thực tế: Anh Minh (Hà Nội) nhận thấy tủ lạnh vẫn chạy nhưng không mát ở ngăn dưới. Sau khi xem sơ đồ mạch điện tủ lạnh gián tiếp, anh xác định được lỗi nằm ở cụm xả đá. Qua kiểm tra bằng đồng hồ vạn năng, sò lạnh đã bị hỏng, khiến tuyết bám kín dàn lạnh, ngăn cản gió thổi xuống.

3.3. Sơ đồ mạch điện tủ lạnh Inverter (Tiết kiệm điện)

Đây là “đỉnh cao” của công nghệ điện lạnh. Sơ đồ mạch điện tủ lạnh inverter không còn sử dụng các linh kiện cơ khí đơn giản như Timer mà thay bằng các bo mạch điện tử phức tạp (PCB).

Biến tần (Inverter Board): Điều khiển tốc độ quay của Block thay vì chỉ tắt/mở đơn thuần.
Cảm biến (Sensor): Độ chính xác cao hơn nhiều so với Thermostat cơ.

>> Tham khảo: Cách kiểm tra block tủ lạnh

Sơ Đồ Mạch Điện Tủ Lạnh Theo Model Thường Được In Ở Mặt Sau Tủ Lạnh Hoặc Sổ Hướng Dẫn Sử Dụng

4. Đi sâu vào sơ đồ xả đá tủ lạnh – “Tử huyệt” thường gặp nhất

Nếu tủ lạnh của bạn vẫn chạy nhưng không lạnh, 80% nguyên nhân nằm ở sơ đồ xả đá tủ lạnh.

Quy trình hoạt động của mạch xả đá:

Giai đoạn làm lạnh: Timer cấp điện cho chân 4 (Block chạy).
Giai đoạn chuyển đổi: Sau 8-10 tiếng, Timer chuyển sang chân 2.
Giai đoạn xả đá: Nếu sò lạnh đang đóng (đủ độ lạnh), điện sẽ qua sò lạnh vào thanh điện trở để đốt nóng, làm tan tuyết trên dàn.
Kết thúc: Khi tuyết tan hết, sò lạnh tự ngắt, Timer chạy tiếp để chuyển về chế độ làm lạnh.

Lưu ý: Nếu bạn đang vẽ sơ đồ mạch điện tủ lạnh gián tiếp, hãy đặc biệt chú ý đến vị trí của cầu chì nhiệt (Thermal Fuse). Đây là linh kiện bảo vệ cuối cùng, nếu nó đứt, toàn bộ hệ thống xả đá sẽ tê liệt để tránh hỏa hoạn.

5. Mạch bảo vệ và quy trình hút chân không chuẩn

5.1. Sơ đồ mạch bảo vệ tủ lạnh

Mạch này thường tích hợp rơ le dòng và rơ le nhiệt gắn ngay sát vỏ Block. Nhiệm vụ của nó là ngắt điện ngay lập tức khi dòng điện tăng vọt hoặc Block quá nóng (thường do kẹt cơ hoặc thiếu gas).

5.2. Sơ đồ hút chân không tủ lạnh

Đây là bước kỹ thuật quan trọng khi nạp gas. Sơ đồ hút chân không tủ lạnh không phải mạch điện mà là sơ đồ kết nối đường ống:

Đầu hút máy hút chân không nối với đồng hồ đo áp suất (thấp áp).
Đầu kia nối với van nạp của tủ lạnh.
Phải đảm bảo kim đồng hồ về mức -30 inHg và giữ nguyên trong 15-20 phút để đảm bảo hệ thống hoàn toàn sạch ẩm.

>> Tham khảo: Cách chỉnh nhiệt độ tủ lạnh

6. Các lỗi thường gặp liên quan đến mạch điện và cách xử lý

Dựa trên sơ đồ tủ lạnh, chúng ta có thể phân loại các lỗi điển hình:

Hiện tượng	Linh kiện nghi vấn	Cách kiểm tra
Tủ không chạy, đèn không sáng	Dây nguồn, phích cắm	Đo thông mạch dây nguồn
Đèn sáng nhưng Block không chạy	Thermostat, Block, Rơ le khởi động	Kiểm tra tiếp điểm Thermostat, đo cuộn dây Block
Tủ lạnh yếu, bám tuyết nhiều	Timer xả đá, sò lạnh, điện trở	Xoay Timer sang chế độ xả đá thủ công để kiểm tra
Block chạy liên tục không ngắt	Thermostat bị dính tiếp điểm, thiếu gas	Kiểm tra độ nhạy cảm biến nhiệt
Tủ kêu to, rung mạnh	Quạt dàn lạnh, chân đế Block	Kiểm tra cánh quạt và cao su giảm chấn

7. Lời khuyên từ chuyên gia khi làm việc với sơ đồ điện tủ lạnh

Luôn ngắt điện: Đây là quy tắc sống còn. Tụ điện trong mạch Inverter có thể tích điện ngay cả khi đã rút phích cắm.
Chụp ảnh trước khi tháo: Đối với các dòng phức tạp như sơ đồ điện tủ lạnh side-by-side, hãy chụp lại vị trí các jack cắm.
Sử dụng linh kiện chính hãng: Việc thay một chiếc Timer “lô” không đúng thông số dòng điện có thể làm hỏng Block.
Tham khảo tài liệu hãng: Các hãng lớn như Samsung, Panasonic, LG luôn dán sơ đồ mạch điện ở mặt sau tủ. Hãy tận dụng nó!

>> Tham khảo: Kiêng kỵ khi đặt tủ lạnh

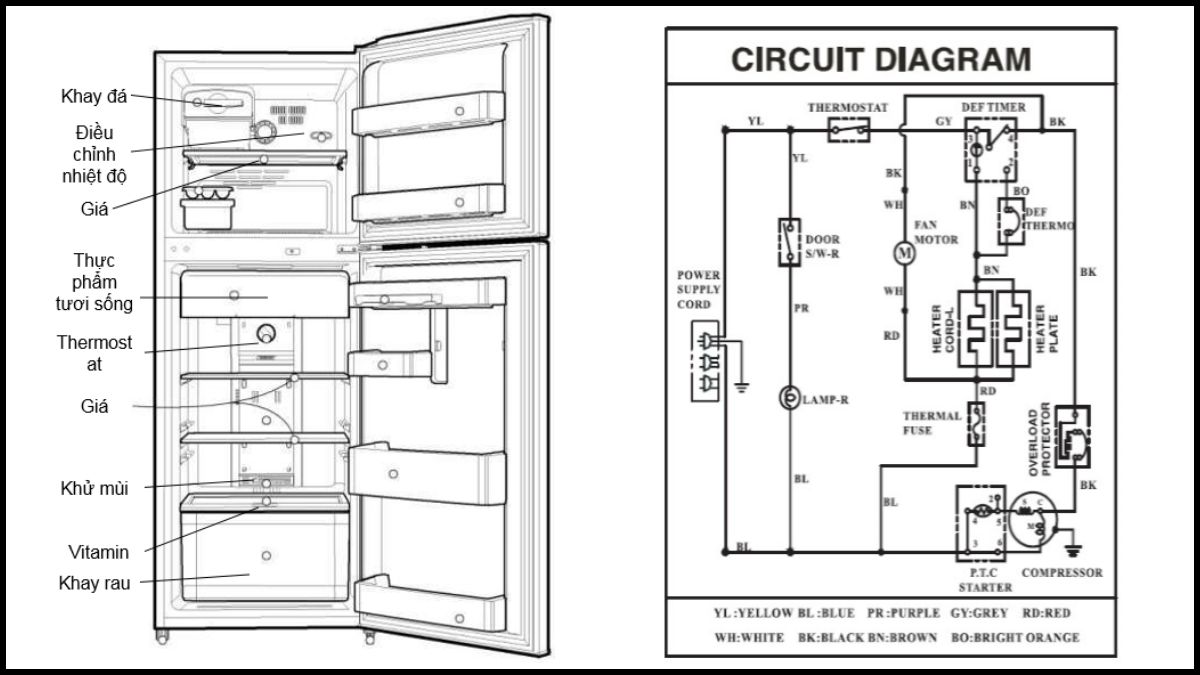

Sơ Đồ Tủ Lạnh Và Nguyên Lý Hoạt Động

FAQ: Những câu hỏi thường gặp về sơ đồ mạch điện tủ lạnh

1. Tôi có thể tự thay thế mạch Inverter tại nhà không? Trả lời: Rất khó. Mạch Inverter đòi hỏi kiến thức chuyên sâu về điện tử và thiết bị đo kiểm chuyên dụng. Nếu hỏng, bạn nên gọi trung tâm bảo hành hoặc mua bo mạch chính hãng để thay thế nguyên cụm.

2. Làm sao để phân biệt sơ đồ mạch điện tủ lạnh trực tiếp và gián tiếp? Trả lời: Tủ trực tiếp không có quạt gió và hệ thống xả đá tự động (Timer, sò lạnh). Tủ gián tiếp luôn có quạt ở ngăn đá và cụm linh kiện xả đá phía sau dàn lạnh.

3. Tại sao sơ đồ mạch xả đá lại có cầu chì nhiệt? Trả lời: Cầu chì nhiệt (70-75 độ C) có tác dụng ngắt mạch hoàn toàn nếu thanh điện trở xả đá hoạt động quá mức do hỏng sò lạnh hoặc Timer, giúp ngăn ngừa nguy cơ cháy tủ.

4. Dấu hiệu nào cho thấy rơ le bảo vệ Block đã hỏng? Trả lời: Bạn nghe thấy tiếng “tạch” liên tục phát ra từ phía sau tủ, Block khởi động vài giây rồi ngắt. Điều này cho thấy rơ le bảo vệ đang làm việc hoặc bản thân nó đã bị cháy tiếp điểm.

5. Sơ đồ mạch điện tủ lạnh Inverter có giống nhau giữa các hãng không? Trả lời: Về nguyên lý chung thì giống (sử dụng biến tần), nhưng cách bố trí linh kiện, mã lỗi và các cảm biến của Samsung, Mitsubishi hay Hitachi là hoàn toàn khác nhau.

Kết luận

Hiểu rõ sơ đồ mạch điện tủ lạnh không chỉ giúp bạn trở thành một người tiêu dùng thông thái mà còn tiết kiệm được hàng triệu đồng chi phí sửa chữa không đáng có. Từ việc nhận diện các linh kiện cơ bản đến việc đọc hiểu sơ đồ nguyên lý tủ lạnh Inverter, mỗi thông tin đều là chìa khóa để kéo dài tuổi thọ cho thiết bị.
